四缸抽進液壓彎頭機
機械參數
以下是幾種常見的彎頭機的規格型號以及技術參數
|
型號 |
1”—6” |
3”—12” |
8”—24” |
16”—30” |
20”—36” |
30”—48” |
32”—56” |
|
最大彎頭壁厚 |
Sch40 |
||||||
|
最大壓力 |
31.5MPa |
||||||
|
工作壓力 |
25 MPa |
||||||
|
工作速度 |
0—1000mm/min |
||||||
|
快退速度 |
1500—2000mm/min |
||||||
|
油缸內徑 |
125mm*2 |
180mm*2 |
300mm*2 |
320mm*2 |
360mm*2 |
280mm*4 |
320*4 |
|
油缸行程 |
3000mm |
4000mm |
5000mm |
5000mm |
6000mm |
8000mm |
10000mm |
|
油缸推力 |
30T*2 |
30T*2 |
175T*2 |
200T*2 |
250T*2 |
150T*4 |
200T*4 |
|
電機功率 |
18.5kw |
22.5kw |
37.5kw |
48kw |
56kw |
68kw |
80kw |
|
所需要的中頻電源 |
160kwa |
250kwa |
400kwa |
500kwa |
600kwa |
800kwa |
1000kwa |
機械視頻
設備詳細

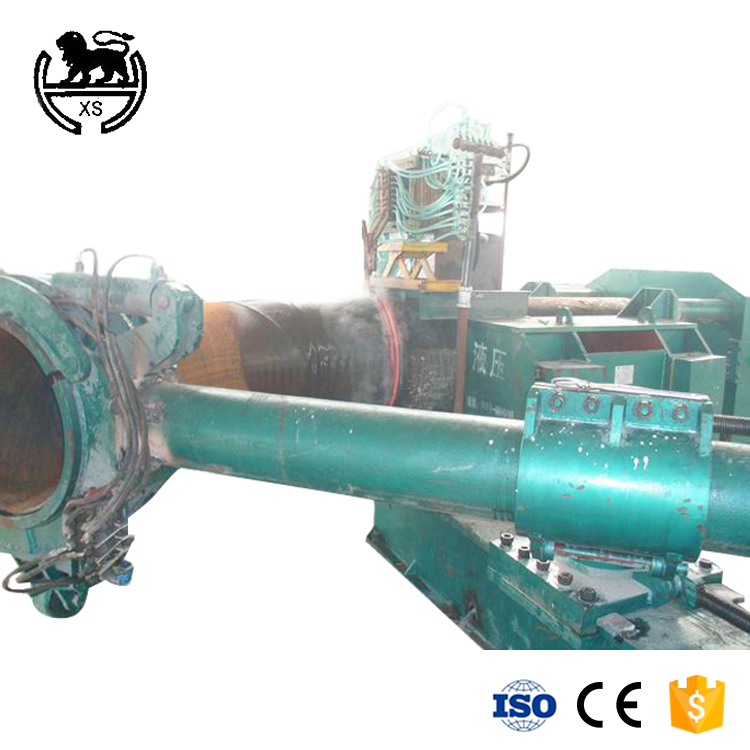

液壓彎頭機
液壓彎頭機的設備主要包括：機座、主油缸支板（包括主油缸）、活動推板、前支板、半自動上料機構、中頻線圈調整架（包括中頻加熱線圈）、中頻電源、電氣控制系統等組成。
這種彎頭機的設備及工藝方法屬于彎頭推制技術領域，液壓彎頭機的結構要點：芯頭包括中部的橫向中空圓柱體結構、前部的中空下彎弧形結構和后端的中空芯頭尾柄，芯頭尾柄為中部圓柱狀凸起，芯頭尾柄插入芯桿前端的中空部，芯頭尾柄外側的芯桿上設置有通孔；所述圓柱體結構和弧形結構的外側沿芯頭的延伸方向均勻圍繞有中頻加熱線圈。推制彎頭的工藝方法包括以下步驟：1）管件下料；2）推制芯頭吊裝固定；3）管件坯料內表面處理，涂高溫潤滑劑；4）管件坯料吊裝在推制工裝上；5）推制芯頭預熱；6）油泵啟動，加壓推制彎頭；7）推制彎頭；8）齊頭、整形；9）熱處理。
我公司主要生產液壓彎頭機、中頻彎頭機、三通機、中頻彎管機等管件設備和管件機械。
